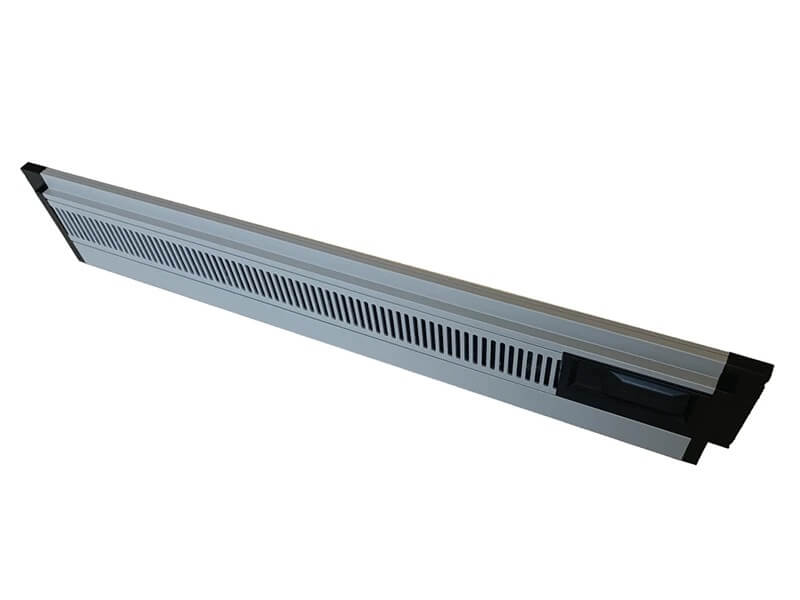

Оконный вентиляционный клапан

Компактная модель для одинарного остекления

Пассивный клапан естественной вентиляции, специально разработанный
для окон с одинарным стеклом. Устанавливается над стеклом. Основной корпус выполнен из цельного алюминиевого профиля с внутренней усиливающей конструкцией. Управление — сдвижная заслонка
влево/вправо. Со стороны помещения установлен съёмный фильтр.

01

Специализация на одинарном стекле толщиной 5–8 мм.

02

Цельный алюминиевый корпус с внутренним усилением.

03

Съёмный внутренний фильтр и простое сдвижное управление.

Монтажная длина

В монтажных материалах указано:
длина клапана = внутренний размер проёма + 30 мм.

Цвет

На заказ / custom made.

Вентиляционная площадь

15 000 мм²/м.

Уменьшение высоты стекла

80 мм.

Подходящая толщина стекла

16–45 мм.

Коэффициент теплопередачи

2,9 Вт/(м²·К).

Сопротивление ветровой нагрузке

1600 Па.

Воздухопроницаемость

1,22 м³/(м·ч).

Водонепроницаемость

500 Па.

Звукоизоляция (закрытое пложение)

29 дБ(A).

Звукоизоляция (открытое положение)

20,5 дБ(A).

Расход воздуха

50 м³/(м·ч) при 2 Па.

Высота изделия

95 мм.

Алюминиевый профиль с терморазрывом

Материал корпуса

Ручная заслонка.

При длине более 800 мм заслонка разделяется на две части и управляется с правой и левой торцевых крышек.

При длине менее 800 мм — управление с правой стороны

Регулировка потока

Раздвижные, глухие и открывающиеся окна и двери

Типы конструкций

Естественная / пассивная

Тип вентиляции

Тип монтажа

Верхний, над стеклом
